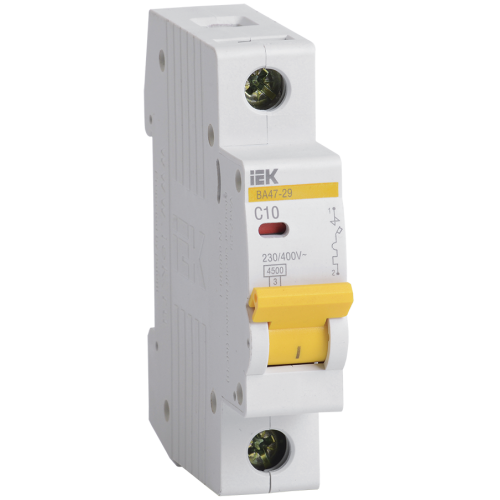

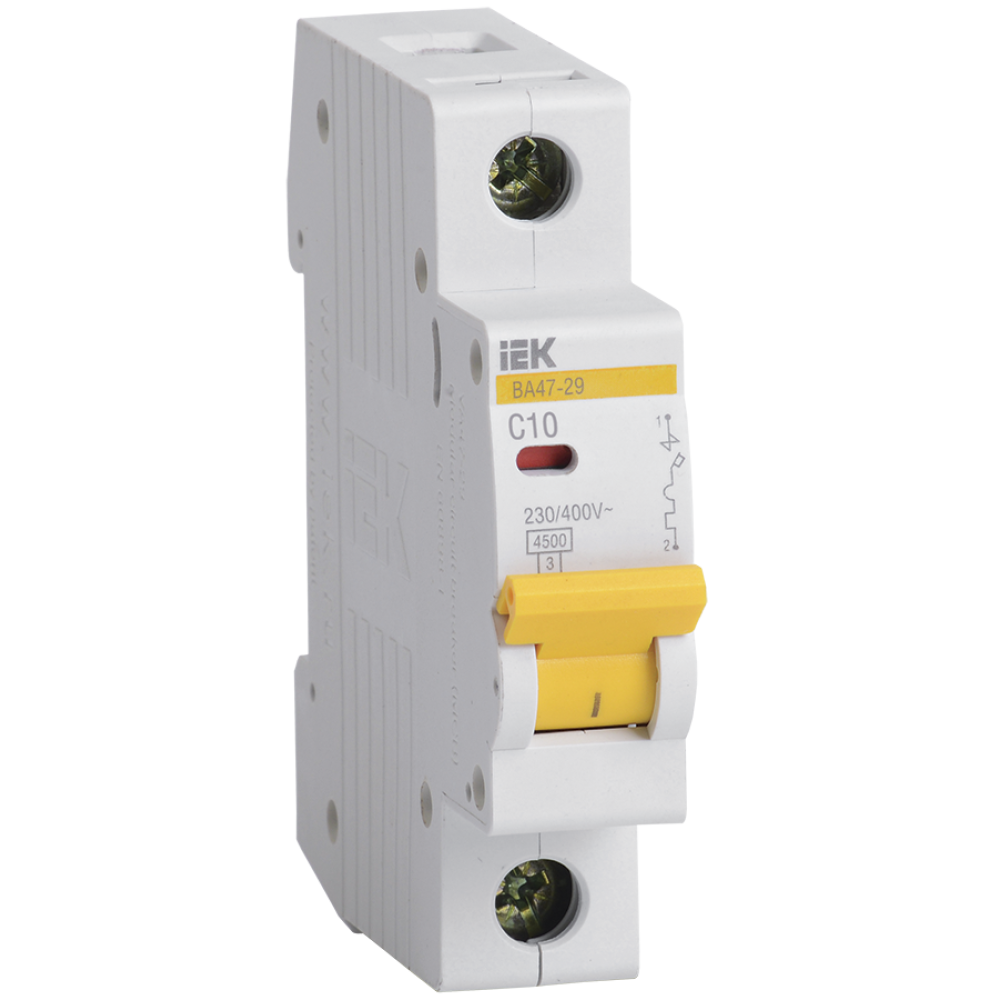

Выключатель автоматический 1-пол. 10A C 4,5кА ВА47-29 IEK MVA20-1-010-C (50972)
Характеристики
| Типвыключатель автоматический | Время срабатывания расцепителя в зоне кз tm0,1 с | Глубина установочная (встраив.)73,6 мм |
| Класс токоограничения3 | Климатическое исполнениеУХЛ4 | Количество силовых полюсов1 |
| Макс. сечение входящего кабеля25 мм² | Модульная ширина (общ. кол-во модульных расстояний)17,8 мм | Наличие взрывозащитыбез взрывозащиты |
Информация о доставке
Краткое описание
Автоматические выключатели ВА47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку:
– электроприборы, освещение – выключатели с характеристикой В,
– двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C,
– двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D.
Автоматические выключатели ВА47-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.
Два типа защиты от перегрузки и короткого замыкания.
Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
– контакт состояния КС47;
– контакт состояния КСВ47;
– расцепитель минимального напряжения РММ47;
– расцепитель независимый РН47.
Усовершенствованная дугогасительная система: увеличенный срок службы, повышенная устойчивость к токам короткого замыкания.
Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.
Наличие индикатора положения контактов.
Широкий диапазон рабочих температур от -40 до +50 °С.
Новый эргономичный дизайн рукоятки включения/выключения.
Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
Оформить предзаказ
Введите адрес доставки
Описание
Автоматические выключатели ВА47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку:
– электроприборы, освещение – выключатели с характеристикой В,
– двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C,
– двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D.
Автоматические выключатели ВА47-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.
Два типа защиты от перегрузки и короткого замыкания.
Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
– контакт состояния КС47;
– контакт состояния КСВ47;
– расцепитель минимального напряжения РММ47;
– расцепитель независимый РН47.
Усовершенствованная дугогасительная система: увеличенный срок службы, повышенная устойчивость к токам короткого замыкания.
Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.
Наличие индикатора положения контактов.
Широкий диапазон рабочих температур от -40 до +50 °С.
Новый эргономичный дизайн рукоятки включения/выключения.
Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
Технические характеристики Выключатель автоматический 1-пол. 10A C 4,5кА ВА47-29 IEK MVA20-1-010-C (50972)
Характеристики
| Тип | выключатель автоматический |
|---|---|
| Время срабатывания расцепителя в зоне кз tm | 0,1 с |
| Глубина установочная (встраив.) | 73,6 мм |
| Класс токоограничения | 3 |
| Климатическое исполнение | УХЛ4 |
| Количество силовых полюсов | 1 |
| Макс. сечение входящего кабеля | 25 мм² |
| Модульная ширина (общ. кол-во модульных расстояний) | 17,8 мм |
| Наличие взрывозащиты | без взрывозащиты |
| Номин. импульсное выдерживаемое напряжение | 4 кВ |
| Номин. напряжение постоянного тока - DC | ≤ 48 В |
| Номин. отключающая способность по EN 60898 | 4.5 кА |
| Номинальное напряжение | 230/400 В |
| Номинальный ток | 10 А |
| Область применения | промышленное и бытовое |
| Рабочий диапазон температур | от -40 до +50 °С |
| Способ установки | на DIN-рейку |
| Срок службы | 180 мес. |
| Степень защиты | IP20 |
| Тип монтажной рейки | 35*7,5 |
| Тип напряжения | перемен./постоян. (AC/DC) |
| Характеристика срабатывания (кривая тока) | С |
| Частота | 50 Гц |
| Вес, кг | 0,103 |
| Высота, мм | 80 |
| Длина, мм | 75 |
| Ширина, мм | 18 |
