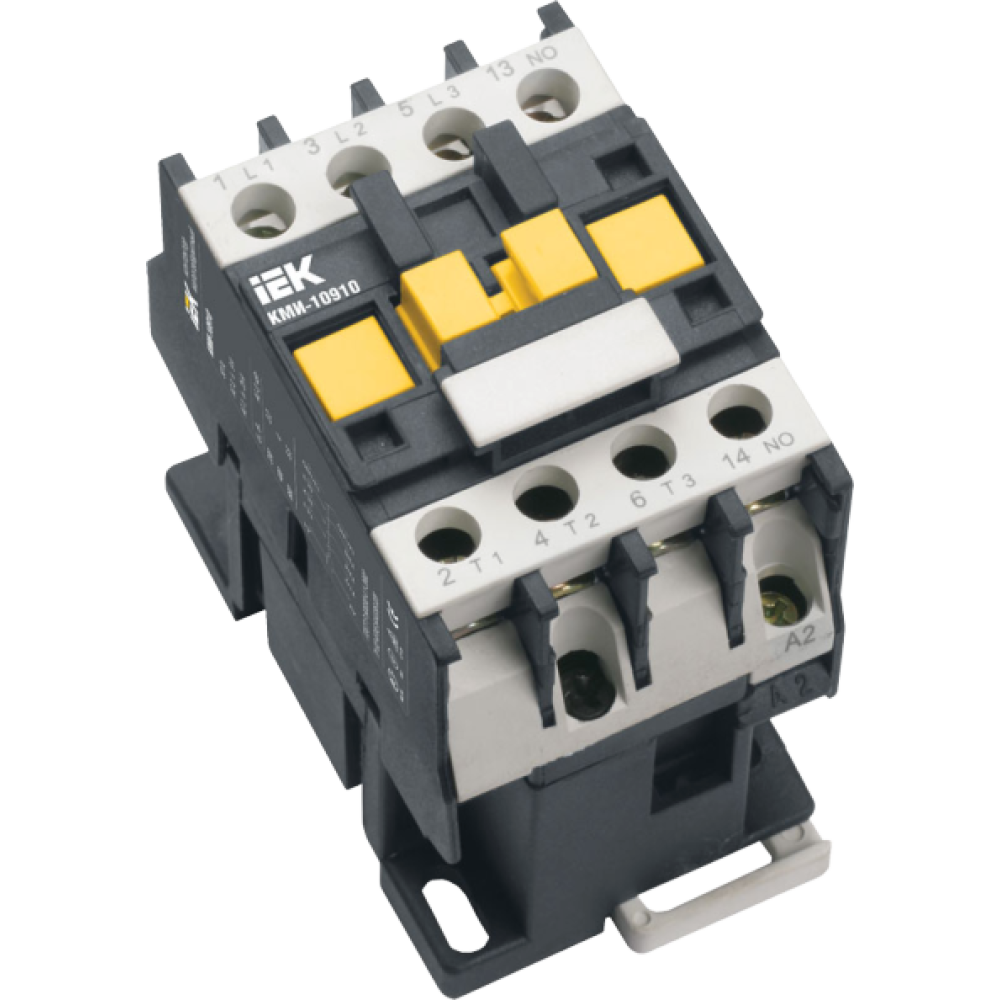

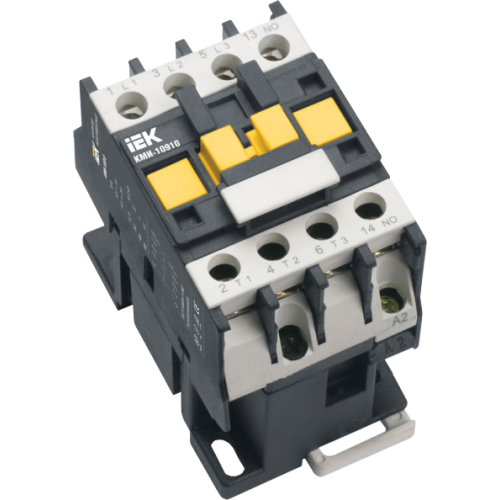

Контактор КМИ-11811 18А 230В/АС3 1НЗ/3НО ИЭК KKM11-018-230-01
Характеристики
| Типконтактор | Время срабатывания при замыкании12...22 мс | Время срабатывания при размыкании4...19 мс |
| Гибкий кабель без наконечника1,5...4 мм² | Диапазоны напряж управления при отпускании Uc0,3...0,6 | Диапазоны напряж управления при срабатыв Uc0,8...1,1 |
| Жесткий кабель без наконечника2,5...6 мм² | Защита от сверхтоков - предохр gG25 А | Климатическое исполнениеУХЛ4 |
Информация о доставке
Краткое описание
Малогабаритные контакторы переменного тока общепромышленного применения КМИ на ток нагрузки от 9 до 95 А предназначены для пуска, остановки и реверсирования асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660 В (категория применения АС-3), а также для дистанционного управления цепями освещения, нагревательными цепями и различными малоиндуктивными нагрузками (категория применения АС-1). Все исполнения на ток нагрузки до 40 А имеют одну группу замыкающих или размыкающих дополнительных контактов. Исполнения на ток нагрузки свыше 40 А - две группы (замыкающую и размыкающую). Область применения малогабаритных контакторов серии КМИ - управление вентиляторами, насосами, тепловыми завесами, печами, кран-балками, станками, освещением, в системах автоматического ввода резерва (АВР). По своим конструктивным и техническим характеристикам контакторы малогабаритные серии КМИ соответствуют требованиям международных и российских стандартов М Э К60947-4-1-2000, ГОСТ Р50030.4.1-2002. Контакторы малогабаритные серии КМИ прошли сертификационные испытания и на их серийный выпуск получен сертификат соответствия РОСС CN.ME86.B00144.
Оформить предзаказ
Введите адрес доставки
Описание
Малогабаритные контакторы переменного тока общепромышленного применения КМИ на ток нагрузки от 9 до 95 А предназначены для пуска, остановки и реверсирования асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660 В (категория применения АС-3), а также для дистанционного управления цепями освещения, нагревательными цепями и различными малоиндуктивными нагрузками (категория применения АС-1). Все исполнения на ток нагрузки до 40 А имеют одну группу замыкающих или размыкающих дополнительных контактов. Исполнения на ток нагрузки свыше 40 А - две группы (замыкающую и размыкающую). Область применения малогабаритных контакторов серии КМИ - управление вентиляторами, насосами, тепловыми завесами, печами, кран-балками, станками, освещением, в системах автоматического ввода резерва (АВР). По своим конструктивным и техническим характеристикам контакторы малогабаритные серии КМИ соответствуют требованиям международных и российских стандартов М Э К60947-4-1-2000, ГОСТ Р50030.4.1-2002. Контакторы малогабаритные серии КМИ прошли сертификационные испытания и на их серийный выпуск получен сертификат соответствия РОСС CN.ME86.B00144.
Технические характеристики Контактор КМИ-11811 18А 230В/АС3 1НЗ/3НО ИЭК KKM11-018-230-01
Характеристики
| Тип | контактор |
|---|---|
| Время срабатывания при замыкании | 12...22 мс |
| Время срабатывания при размыкании | 4...19 мс |
| Гибкий кабель без наконечника | 1,5...4 мм² |
| Диапазоны напряж управления при отпускании Uc | 0,3...0,6 |
| Диапазоны напряж управления при срабатыв Uc | 0,8...1,1 |
| Жесткий кабель без наконечника | 2,5...6 мм² |
| Защита от сверхтоков - предохр gG | 25 А |
| Климатическое исполнение | УХЛ4 |
| Кол-во дополнительных контактов | 1 |
| Количество вспомогательных НЗ контактов | 1 |
| Количество силовых полюсов | 3 |
| Комутационная износоуст при АС-1 | 1,3 млн циклов |
| Комутационная износоуст при АС-3 | 1,5 млн циклов |
| Комутационная износоуст при АС-4 | 0,2 млн циклов |
| Макс кратковременная нагрузка | 100 А |
| Мех износоустойчивость | 15.0 млн ком циклов |
| Минимальная вкл способность Imin | 10 мА |
| Минимальная вкл способность Umin | 24 В |
| Момент затяжки | 1,2 Нм |
| Мощность рассеяния при Ie АС-1 | 2,5 Вт |
| Мощность рассеяния при Ie АС-3 | 0,8 Вт |
| Номин мощность при AC-3 230 В | 4.0 кВт |
| Номин мощность при AC-3 660 В | 10.0 кВт |
| Номин раб напряжение переменного тока Ue | 230; 400; 660 В |
| Номин. напряжение Un AC | ≤ 660 В |
| Номин. напряжение Un DC | ≤ 440 В |
| Номинальная мощность при AC-3 400 В | 7.5 кВт |
| Номинальное напряжение | 230 В |
| Номинальное напряжение изоляции Ui | 660 В |
| Номинальное напряжение питания цепи управления Us AC 50 Гц | 230 В |
| Номинальный рабочий ток Ie 400 В | 18 А |
| Рабочая температура | от -25 до +50°С |
| Сечение присоединяемых проводников | 1...4 мм² |
| Сопротивление изоляции | > 10 мОм |
| Способ монтажа | на DIN-рейку |
| Степень защиты | IP20 |
| Температура эксплуатации | -25...+50 °C |
| Тип монтажа | при помощи винтов |
| Тип напряжения управления | переменный (АС) |
| Тип подключения вспомогат цепей | винтовое соединение |
| Тип подключения силовой электрич. цепи | Винтовое соединение |
| Ток термической стойкости In | 10 А |
| Условный тепловой ток Ith при АС-1 | 32 А |
| Условный ток короткого замыкания Inc | 3000 А |
| Вес, кг | ≤ 0.37 |
| Высота, мм | 75 |
| Ширина, мм | 45 |
