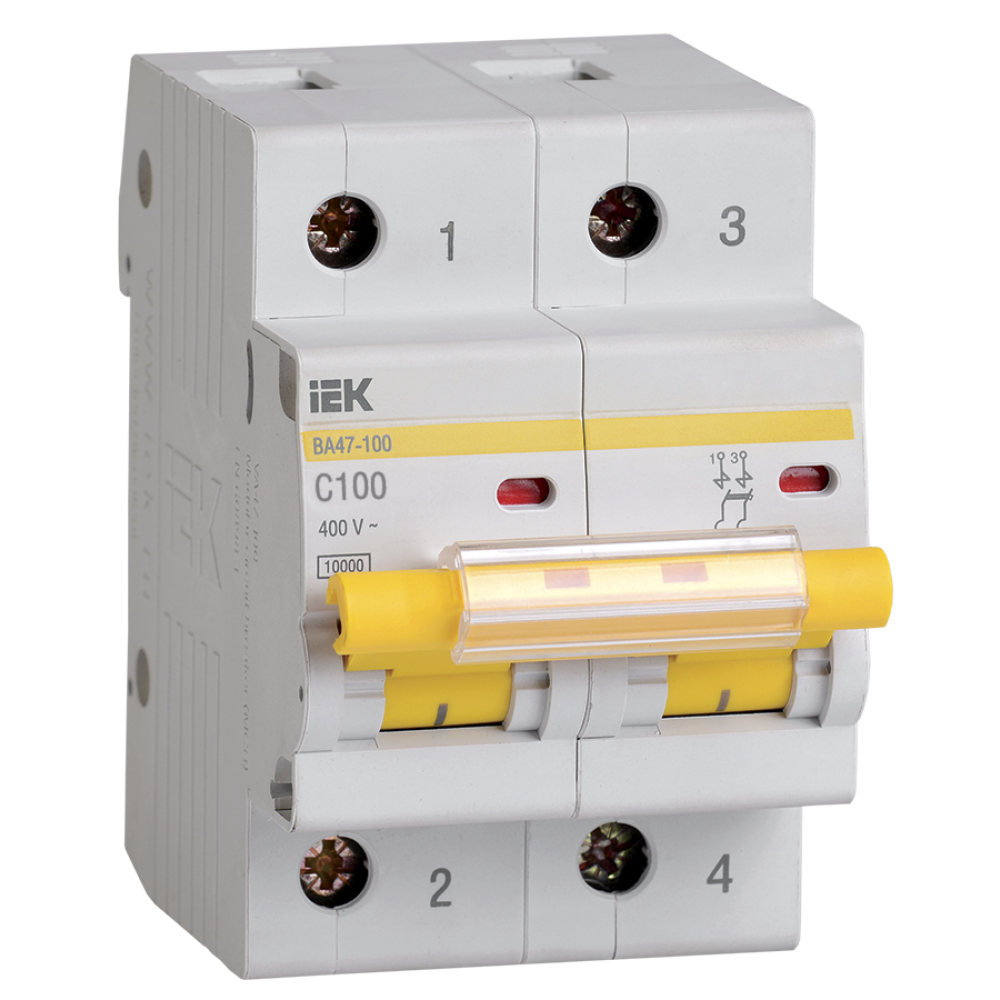

Выключатель автоматический 2-пол. 100A C 10кА ВА47-100 IEK (51168)
Характеристики
| Типвыключатель автоматический | Время срабатывания расцепителя в зоне кз tm0,1 с | Глубина установочная (встраив.)74,3 мм |
| Класс токоограничения3 | Климатическое исполнениеУХЛ4 | Количество силовых полюсов2 |
| Макс. сечение входящего кабеля35 мм² | Модульная ширина (общ. кол-во модульных расстояний)54 мм | Наличие взрывозащитыбез взрывозащиты |
Информация о доставке
Краткое описание
Автоматические выключатели ВА47-100 предназначены для защиты распределительных и групповых цепей, имеющих активную и индуктивную нагрузки.
Рекомендуются к применению во вводно-распределительных устройствах бытовых и промышленных электроустановок.
Два типа защиты от перегрузки и короткого замыкания.
Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
– контакт состояния КС47;
– контакт состояния КСВ47;
– расцепитель минимального напряжения РММ47;
– расцепитель независимый РН47.
Независимый индикатор положения контактов.
Защёлка на DIN-рейку с двойным фиксированным положением.
Широкий диапазон рабочих температур от -40°С до +50°С.
Усовершенствованная более широкая рукоятка выключателя с увеличенной площадью контакта.
Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
Увеличенная коммутационная способность 10000А позволяет устанавливать ВА47-100 в качестве вводных автоматических выключателей.
Оформить предзаказ
Введите адрес доставки
Описание
Автоматические выключатели ВА47-100 предназначены для защиты распределительных и групповых цепей, имеющих активную и индуктивную нагрузки.
Рекомендуются к применению во вводно-распределительных устройствах бытовых и промышленных электроустановок.
Два типа защиты от перегрузки и короткого замыкания.
Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
– контакт состояния КС47;
– контакт состояния КСВ47;
– расцепитель минимального напряжения РММ47;
– расцепитель независимый РН47.
Независимый индикатор положения контактов.
Защёлка на DIN-рейку с двойным фиксированным положением.
Широкий диапазон рабочих температур от -40°С до +50°С.
Усовершенствованная более широкая рукоятка выключателя с увеличенной площадью контакта.
Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
Увеличенная коммутационная способность 10000А позволяет устанавливать ВА47-100 в качестве вводных автоматических выключателей.
Технические характеристики Выключатель автоматический 2-пол. 100A C 10кА ВА47-100 IEK (51168)
Характеристики
| Тип | выключатель автоматический |
|---|---|
| Время срабатывания расцепителя в зоне кз tm | 0,1 с |
| Глубина установочная (встраив.) | 74,3 мм |
| Класс токоограничения | 3 |
| Климатическое исполнение | УХЛ4 |
| Количество силовых полюсов | 2 |
| Макс. сечение входящего кабеля | 35 мм² |
| Модульная ширина (общ. кол-во модульных расстояний) | 54 мм |
| Наличие взрывозащиты | без взрывозащиты |
| Номин. импульсное выдерживаемое напряжение | 6 кВ |
| Номин. напряжение постоянного тока - DC | ≤ 60 В |
| Номин. отключающая способность по EN 60898 | 10 кА |
| Номинальное напряжение | 220...230 В |
| Номинальный ток | 100 А |
| Область применения | промышленное и бытовое |
| Рабочий диапазон температур | от -40 до +50 °С |
| Способ установки | на DIN-рейку |
| Срок службы | 180 мес. |
| Степень защиты | IP20 |
| Тип монтажной рейки | 35*7,5 |
| Тип напряжения | перемен./постоян. (AC/DC) |
| Характеристика срабатывания (кривая тока) | С |
| Частота | 50 Гц |
| Вес, кг | 0,3 |
| Высота, мм | 83 |
| Длина, мм | 85 |
| Ширина, мм | 55 |
