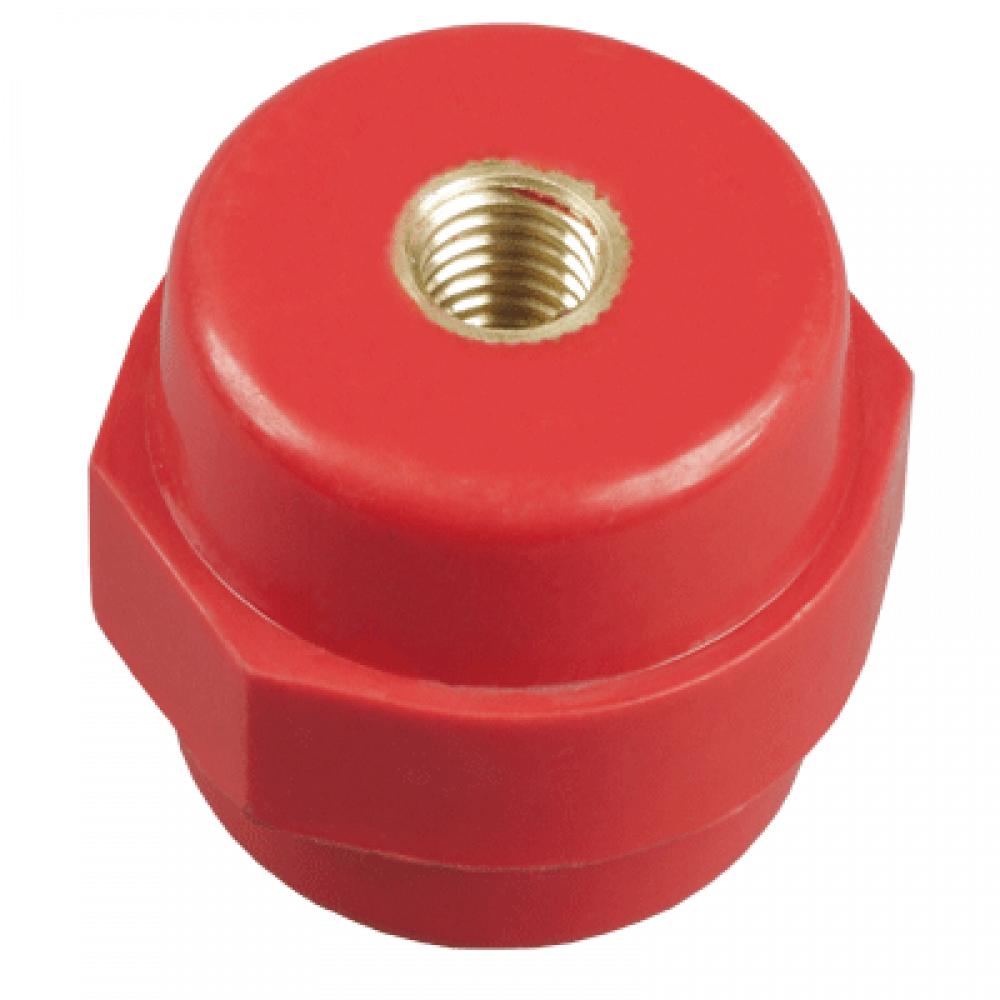

Изолятор SM25 (М6) силовой Н25хD27хМ6мм до 275А IEK YIS11-25-06 (107859)
Характеристики
| Типизолятор | Выдерж. напряж. грозового импульса6.0 кВ | Длина резьбы9 мм |
| Кол-во болтов на изолятор1 шт. | Количество полюсов1 | Материалполимерный |
| Метрический размер болта (М..)6 мм | Механ. разрушающая сила на изгиб6 кН | Механ. разрушающий крутящий момент0,2 кНм |
Информация о доставке
Краткое описание
Изоляторы шинные служат для крепления токоведущих шин внутри силовых шкафов и сборок с целью фиксации и изоляции токоведущих частей от корпуса и панелей сборки, с последующим подключением силовых проводников для распределения электроэнергии внутри щита.
Изолятор крепится с одной стороны с помощью болта к монтажной пластине или корпусу, с другой стороны к изолятору крепится токоведущая шина.
Каждая шина устанавливается минимум на двух изоляторах (на концах шины), а так же возможна установка промежуточных изоляторов (в зависимости от схемы монтажа и длины шины).
Оформить предзаказ
Введите адрес доставки
Описание
Изоляторы шинные служат для крепления токоведущих шин внутри силовых шкафов и сборок с целью фиксации и изоляции токоведущих частей от корпуса и панелей сборки, с последующим подключением силовых проводников для распределения электроэнергии внутри щита.
Изолятор крепится с одной стороны с помощью болта к монтажной пластине или корпусу, с другой стороны к изолятору крепится токоведущая шина.
Каждая шина устанавливается минимум на двух изоляторах (на концах шины), а так же возможна установка промежуточных изоляторов (в зависимости от схемы монтажа и длины шины).
Технические характеристики Изолятор SM25 (М6) силовой Н25хD27хМ6мм до 275А IEK YIS11-25-06 (107859)
Характеристики
| Тип | изолятор |
|---|---|
| Выдерж. напряж. грозового импульса | 6.0 кВ |
| Длина резьбы | 9 мм |
| Кол-во болтов на изолятор | 1 шт. |
| Количество полюсов | 1 |
| Материал | полимерный |
| Метрический размер болта (М..) | 6 мм |
| Механ. разрушающая сила на изгиб | 6 кН |
| Механ. разрушающий крутящий момент | 0,2 кНм |
| Наибольший наруж. диаметр | 30 мм |
| Наименьший наруж. диаметр | 25 мм |
| Наружный диаметр | 30 мм |
| Номинальное напряжение | 1000 В |
| Номинальный ток | до 275 А |
| Рабочая температура | от -40 до +60 С |
| Расстояние между шинами | 50...125 мм |
| Вес, кг | 0,03 |
| Высота, мм | 25 |
| Глубина, мм | 30 |
| Длина, мм | 25 |
| Ширина, мм | 30 |
