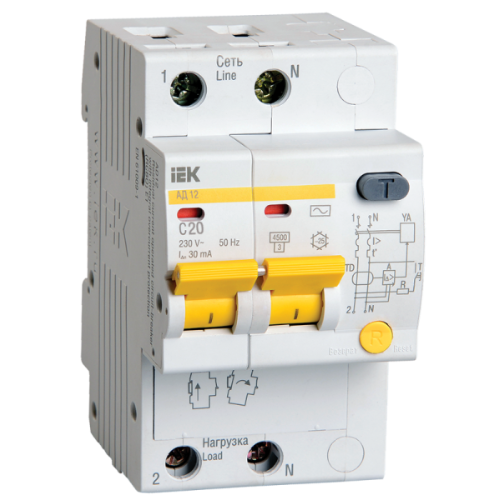

Дифференциальный автомат 2-пол. 20А С 30мА АД12 IEK MAD10-2-020-C-030 (75407)
Характеристики
| Типдифавтомат | Количество защищенных полюсов2 | Количество силовых полюсов2 |
| Макс. сечение входящего кабеля35 мм² | Модульная ширина (общ. кол-во модульных расстояний)53,4 мм | Монтажная глубина72,1 мм |
| Номин. импульсное выдерживаемое напряжение4 кВ | Номин. отключающая способность по EN 608984,5 кА | Номин. ток утечки0,03 А |
Информация о доставке
Краткое описание
Быстродействующие защитные выключатели обеспечивают:
– в исполнениях с уставками срабатывания 10, 30 и 100 мА – защиту людей от поражения электрическим током при прямом непреднамеренном прикосновении к токоведущим частям электрооборудования;
– в исполнении с уставкой срабатывания 300 мА – защиту от пожара из-за возгорания изоляции токоведущих частей;
– защиту от перегрузки и короткого замыкания;
– защиту от недопустимого повышения напряжения сети (АД12М).
В изделиях предусмотрена индикация срабатывания от дифференциального тока, а для АД12М также светодиодная индикация включенного состояния. АД12М сохраняет работоспособность при снижении напряжения электрической сети до 50 В.
В качестве коммутационных аппаратов в изделиях использованы выключатели автоматические ВА47-29 новой серии.
Возможность одновременного двойного присоединения шиной или гибким проводником.
Выполняет функции защиты от поражения электрическим током и защиты от сверхтоков.
Защита от сверхтоков в каждом полюсе.
Предельная отключающая способность 4,5 кА.
Оформить предзаказ
Введите адрес доставки
Описание
Быстродействующие защитные выключатели обеспечивают:
– в исполнениях с уставками срабатывания 10, 30 и 100 мА – защиту людей от поражения электрическим током при прямом непреднамеренном прикосновении к токоведущим частям электрооборудования;
– в исполнении с уставкой срабатывания 300 мА – защиту от пожара из-за возгорания изоляции токоведущих частей;
– защиту от перегрузки и короткого замыкания;
– защиту от недопустимого повышения напряжения сети (АД12М).
В изделиях предусмотрена индикация срабатывания от дифференциального тока, а для АД12М также светодиодная индикация включенного состояния. АД12М сохраняет работоспособность при снижении напряжения электрической сети до 50 В.
В качестве коммутационных аппаратов в изделиях использованы выключатели автоматические ВА47-29 новой серии.
Возможность одновременного двойного присоединения шиной или гибким проводником.
Выполняет функции защиты от поражения электрическим током и защиты от сверхтоков.
Защита от сверхтоков в каждом полюсе.
Предельная отключающая способность 4,5 кА.
Технические характеристики Дифференциальный автомат 2-пол. 20А С 30мА АД12 IEK MAD10-2-020-C-030 (75407)
Характеристики
| Тип | дифавтомат |
|---|---|
| Количество защищенных полюсов | 2 |
| Количество силовых полюсов | 2 |
| Макс. сечение входящего кабеля | 35 мм² |
| Модульная ширина (общ. кол-во модульных расстояний) | 53,4 мм |
| Монтажная глубина | 72,1 мм |
| Номин. импульсное выдерживаемое напряжение | 4 кВ |
| Номин. отключающая способность по EN 60898 | 4,5 кА |
| Номин. ток утечки | 0,03 А |
| Номинальная отключающая способность | 4,5 кА |
| Номинальное напряжение | 230 В |
| Номинальный отключающий дифференциальный ток | 30 мА |
| Номинальный ток | 20 А |
| Рабочий диапазон температур | -25 ... + 40 ° C |
| Способ монтажа | на DIN-рейку |
| Степень защиты | IP20 |
| Тип подключения | винтовое соединение |
| Тип расцелителя | тепловой, электромагнитный |
| Тип тока утечки | AC (перемен.) |
| Характеристика срабатывания (кривая тока) | С |
| Частота | 50 Гц |
