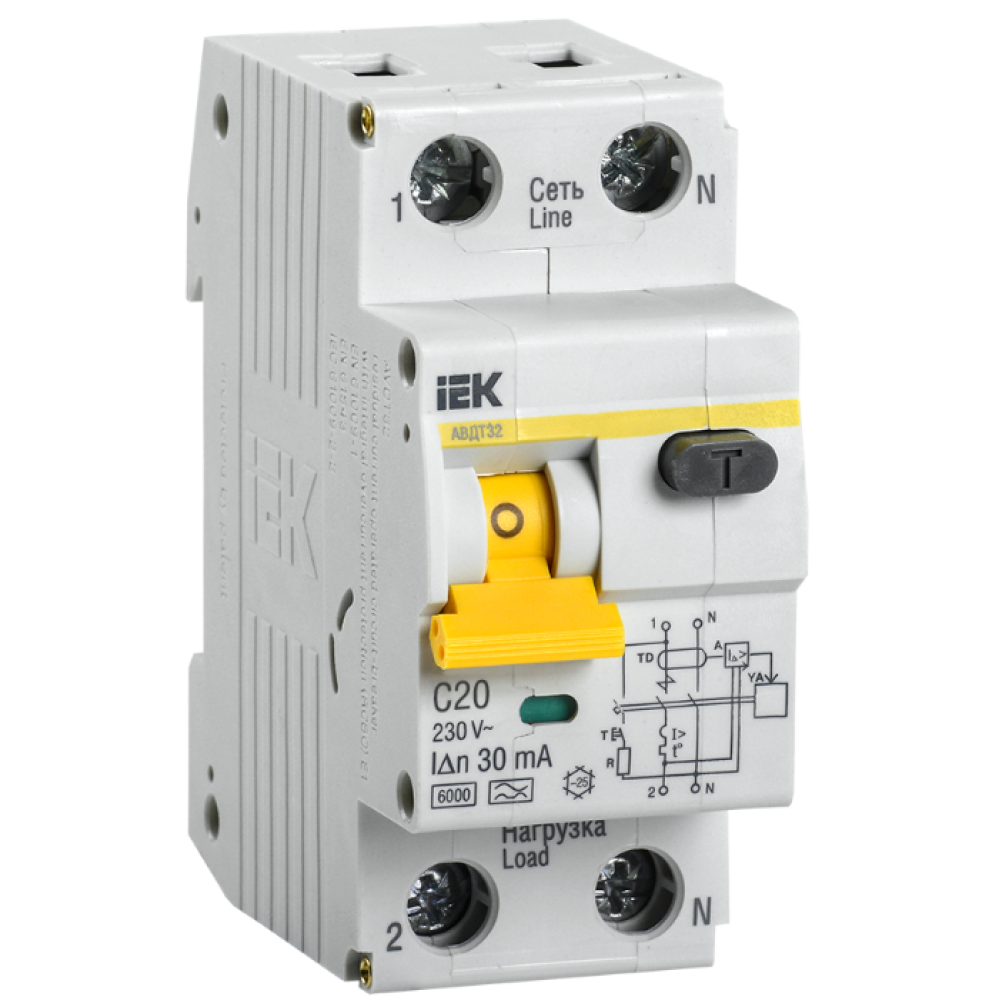

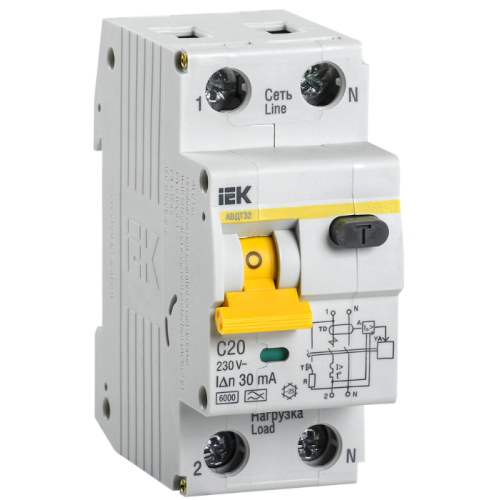

Дифференциальный автомат 2-пол. 20А С 30мА АВДТ32 IEK MAD22-5-020-C-30 (70800)
Краткое описание
Автоматические выключатели дифференциального тока АВДТ32 предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, для предотвращения пожаров вследствие протекания токов утечки на землю и для защиты от перегрузки и короткого замыкания.
Оформить предзаказ
Описание
Рекомендуются для защиты групповых линий, питающих розетки наружной установки, розеток и освещения подвалов и гаражей.
Комбинированная схема с электронным модулем дифференциальной защиты и встроенным автоматическим выключателем.
Наиболее надёжная защита человека при прямом прикосновении к токоведущим частям.
Независимый индикатор положения контактов.
Широкий диапазон рабочих температур от -25°С до +50°С.
Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
Наличие кнопки ТЕСТ для проверки работоспособности устройства и правильности подключения.
Габариты АВДТ соответствуют 2-модульному исполнению за счёт размещения элементов конструкции.
Помехоустойчивая схема.
Быстрый монтаж с помощью защелки с двойным фиксированным положением (АВДТ32 для токов до 40 А).
Быстрая монтаж/демонтаж без использования инструментов (АВДТ32 для токов 50 и 63 A).
Увеличенная способность 6 кА позволяет устанавливать АВДТ в качестве вводных автоматов защиты.
Технические характеристики Дифференциальный автомат 2-пол. 20А С 30мА АВДТ32 IEK MAD22-5-020-C-30 (70800)
Характеристики
| Тип | дифавтомат |
|---|---|
| Количество защищенных полюсов | 1 |
| Количество силовых полюсов | 2 |
| Макс. сечение входящего кабеля | 25 мм² |
| Модульная ширина (общ. кол-во модульных расстояний) | 36 мм |
| Монтажная глубина | 71 мм |
| Номин. импульсное выдерживаемое напряжение | 4 кВ |
| Номин. отключающая способность по EN 60898 | 6 кА |
| Номин. ток утечки | 0.03 А |
| Номинальная отключающая способность | 6.0 кА |
| Номинальное напряжение | 230 В |
| Номинальный отключающий дифференциальный ток | 30 мА |
| Номинальный ток | 20 А |
| Рабочий диапазон температур | -25 ... + 40 ° C |
| Способ монтажа | на DIN-рейку |
| Степень защиты | IP20 |
| Тип подключения | винтовое соединение |
| Тип расцелителя | тепловой, электромагнитный |
| Тип тока утечки | А |
| Характеристика срабатывания (кривая тока) | С |
| Частота | 50 Гц |
| Вес, кг | 0,2 |
| Высота, мм | 73 |
| Глубина, мм | 82 |
| Ширина, мм | 39 |
