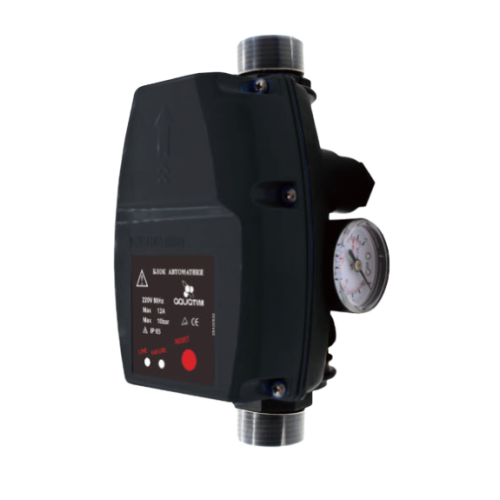

Блок автоматики TIM с манометром, чёрный (20) (PS-01D)

Реле давления-автомат PS-01D Общие характеристики Реле давления-автомат TIM PS01D — устройство со встроенным манометром и датчиком протока, позволяющее автоматизировать включение и выключение однофазных электрических насосов, мощностью до 1,5 кВт. Реле давления-автомат также отключает насос при отсутствии потока воды в системе («cyхой ход») для предотвращения работы оборудования без воды. Принцип работы При открытии крана происходит падение давления в водопроводной сети ниже порогового уровня, что приводит к срабатыванию реле давления, включающему насос. При закрытии крана поток воды через датчик потока, встроенный в реле давления-автомат прекращается и насос выключается. Меры предосторожности - Во избежание удара электрическим током и опасности пожара следует тщательно выполнять следующие правила: - Перед проведением любой операции отсоединить аппарат от электросети. - Удостовериться в том, что электролиния подсоединения к сети и удлинители имеют сечение кабеля соответствующее мощности насоса и в том, что электрические соединения недосягаемы для воды - В случае применения в бассейне, на озере или фонтане следует всегда использовать автоматический дифференциальный выключатель с IDn-30mА. ВНИМАНИЕ: при останове насоса ходы остаются под давлением, поэтому перед проведением любой операции и следует открыть кран, чтобы слить систему. Функционирование Последующие запуски насоса происходят по достижению значения давления срабатывания, когда под воздействием открытия крана, в системе происходит падения давления. B отличии от систем с реле давления – баком, условия останова насоса не диктуется достижением определенного давления в системе, а понижением потока до минимальных значений. Как только аппарат определяет данное условие, он производит реальную задержку останова на интервал, варьируемый между 7 и 15 секундами. Логика хронометрирования направлена на сокращения частоты срабатывания насоса в условиях низкого потока.
